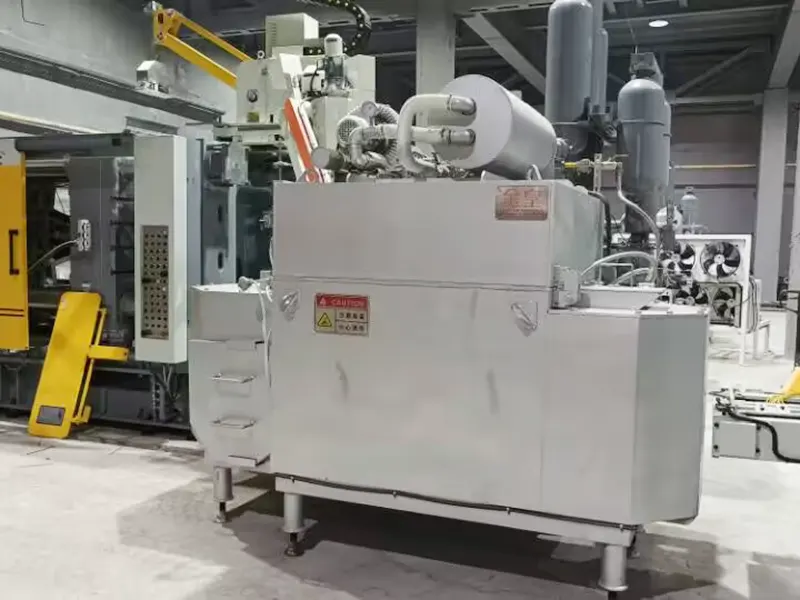

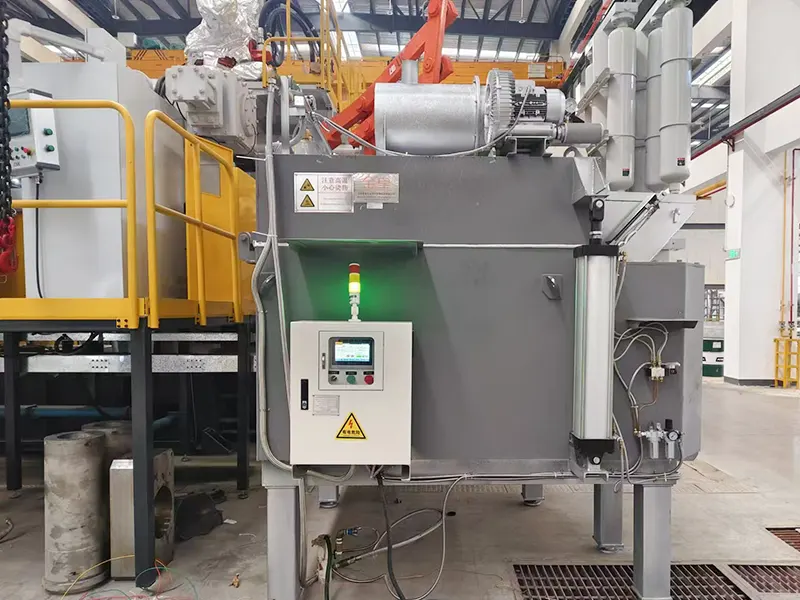

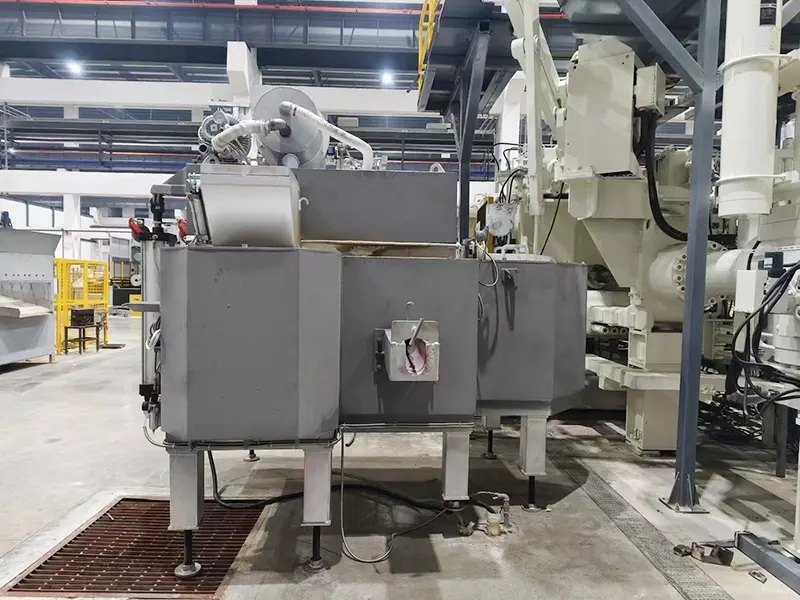

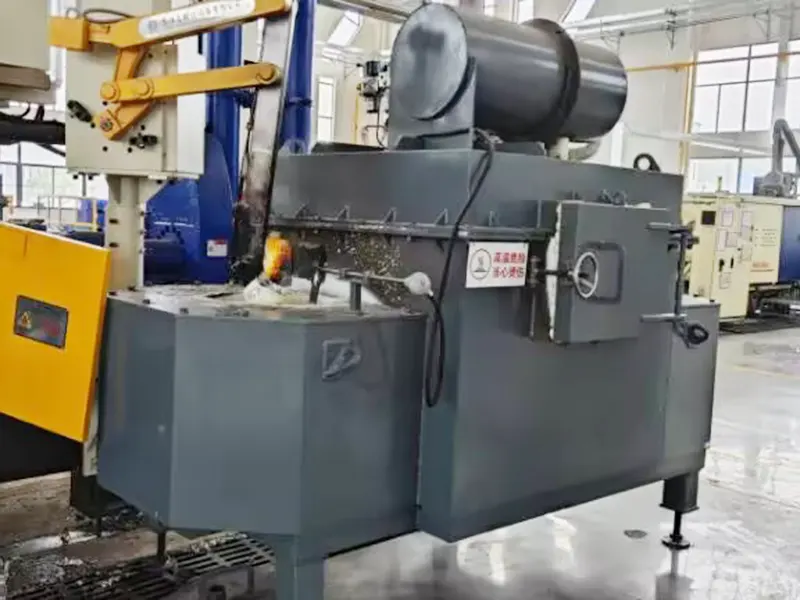

GAL型池式燃气保温炉

本炉设计为铝合金机边燃气保温专用设备,采用进口不沾铝浇注料浇注为池式结构,无需使用坩埚。具使用寿命长、升温能力强、表面温度低、能耗低、操作方便等优点。

分类：

保温炉

关键词：

GAL型池式燃气保温炉

邮箱：

dgjinhuang@163.com

留言

产品描述

本炉设计为铝合金机边燃气保温专用设备,采用进口不沾铝浇注料浇注为池式结构,无需使用坩埚。具使用寿命长、升温能力强、表面温度低、能耗低、操作方便等优点。
本炉设计以用户为中心面向实际操作使用为理念,以进口浇注料为内衬、防渗透层、进口纳米微孔板、陶瓷纤维板为保温材料的内部构造。为提高尾气热利用率,降低排气温度,采用我司自行研发的热交换器,是一种能耗对能源节约进行极限追求,具有国际先进水平的高性能铝合金专用燃气保温炉。

炉体结构说明
主体外壳构件
·外体和底板用8mmA3钢板组焊,并采用国标槽钢组焊的底架,除内部保温层及工作层外基本为金属焊接构造。
·底座四支撑脚采用可升降螺纹柱,可通过调节螺母达到需要的高低(可根据客户的需求制作)。

炉体内衬结构
炉体内衬由外及里依次为外壳铁板、热屏涂料、硅酸钙板、陶瓷纤维板+纳米微孔板、防铝液防水渗透层、浇注层。浇注层采用进口不粘铝浇注料,保温方面为经过导热计算按一定顺序排砌,使得保温炉表面温度保持在室温+30℃以下,改善车间的高温工作环境,进一步的降低能耗,提高产品的竞争力。在正常使用条件下使用寿命3年上。

参数

型号	炉内铝液量	燃气流量	燃气入口管径	建议燃气入口压力	参考能耗数据	参考配压铸机
GAL-500KG	500KG	6(m³/H)	DN15	0.08~0.1Mpa	2(m³/H)	280T-350T
GAL-650KG	650KG	8(m³/H)	DN15	0.08~0.1Mpa	2.3(m³/H)	350T-500T
GAL-850KG	850KG	8(m³/H)	DN15	0.08~0.1Mpa	2.5(m³/H)	500T-800T
GAL-1000KG	1000KG	11(m³/H)	DN15	0.08~0.1Mpa	2.7(m³/H)	650T-800T
GAL-1200KG	1200KG	11(m³/H)	DN15	0.08~0.1Mpa	2.9(m³/H)	800T-1000T
GAL-1500KG	1500KG	15(m³/H)	DN15	0.08~0.1Mpa	3.2(m³/H)	1000T-1250T
GAL-2000KG	2000KG	15(m³/H)	DN20	0.08~0.1Mpa	4(m³/H)	1250T-1600T
GAL-2500KG	2500KG	16(m³/H)	DN20	0.08~0.1Mpa	5(m³/H)	2000T
GAL-3000KG	3000KG	18(m³/H)	DN20	0.08~0.1Mpa	6(m³/H)	2500T
GAL-4000KG	4000KG	18(m³/H)	DN20	0.08~0.1Mpa	7(m³/H)	3000-3500T
